Силовой вертлюг - один из важных элементов в работе ГНБ. Предназначен для передачи осевого усилия машины с вращающейся части буровой колонны на не вращающуюся.
Наша компания изготавливает вертлюги собственной конструкции, запатентованной в РФ. Наши инструменты имеют меньшие габариты и массу, чем зарубежные при аналогичных тяговых усилиях. Возможно изготовление оборудования от 5 до 250 тонн.
Скачать паспорт вертлюга 5 тонн
Вертлюг состоит из вала, вращающегося на подшипниках в корпусе с крышкой. Подробнее на рис. 1
Особенности вертлюгов буровых производства ООО «ТЕХНОПРОК-61»
- способность выдерживать динамические и статические нагрузки по оси;
- длительный износ детали;
- долговечность и надежность конструкции;
- равномерное распределение нагрузок на детали;
- быстрая и удобная замена изношенных деталей и узлов;
- меньшие габариты и вес по сравнению с аналогами.
Варианты исполнения присоединений:
- ухо-ухо, ухо-вилка,
- вилка-вилка, коническая резьба-вилка,
- коническая резьба – ухо, коническая резьба – цилиндрическое соединение с пальцем.
Также изготавливаем встроенные в расширитель вертлюги.
Стандартное исполнение вилка-вилка перешло в ГНБ из глубокого вертикального бурения, где вертлюг подвешен вертикально и находится только в растянутом положении.
При использовании такой конструкции в ГНБ инструмент, находясь в горизонтальном положении может «складываться» на шарнирах, и при вращении в таком положении может повреждать соединительные элементы.
Проушина расширителей для крепления вертлюгов любых производителей предназначены для нагрузок на растяжение (максимальное тягловое усилие буровой машины) и незначительный крутящий момент от трения в подшипниках при максимальных нагрузках. Для изгибающих нагрузок проушина не предназначена! Изгибающие нагрузки на проушине возникают при неправильной эксплуатации данного оборудования - провисании (складывании) вертлюга в скважине при вращающемся расширителе. При затаскивании колонны штанг или трубы в скважину такая ситуация может возникнуть, если труба "догоняет" расширитель, опускаясь в скважину под собственным весом (трубу нужно придерживать, и система должна находиться в натянутом состоянии) или если произошло движение вращающегося расширителя к затаскиваемой колонне или трубе см. рис. 2 и рис. 3.
Если при эксплуатации расширителя и вертлюга невозможно избежать вышеуказанных аварийных ситуаций, то лучше прибегнуть к конструкции расширителя со встроенным инструментом или резьбовым присоединениям.
Одно из слабых мест всех вертлюгов - это сальниковые уплотнения любых конструкций из любых материалов. При бурении в песках, абразивных породах и грунтах абразивные микрочастицы шлама изнашивают любые сальниковые уплотнения. Постепенно разрушаясь, они начинают пропускать промывочную жидкость с мелким шламом во внутреннюю полость конструкции, вымывая смазку и выводя из строя подшипники.
Для предотвращения таких случаев, мы разработали специальные встроенные, либо присоединяемые на резьбовом соединении вертлюги. В таких деталях предусмотрена специальная система для подачи промывочной жидкости под давлением из расширителя в область сальникового уплотнения. Таким образом, чистая промывочная жидкость создает противоток в скважине в районе сальникового уплотнения и препятствует попаданию абразивных частиц в сальниковое уплотнение.
Вертлюги этой конструкции гораздо дольше прослужат Вам без дополнительной замены сальникового уплотнения и подшипников, соответственно повышая сроки работы оборудования, в том числе на длинных переходах в абразивных грунтах.
Расход бентонита промывочной системы таких вертлюгов сравним с 1-2 мониторами расширителя. В случае засорения этой системы или повреждения, сальниковое уплотнение продолжает работать в штатном режиме.
Во встроенных вертлюгах 20, 30, 40 и 50 т установлен наружный защищенный от повреждений трубопровод бентонита, в 60 т и больше трубопровод расположен в стенке корпуса вертлюга.
ООО «ТЕХНОПРОК-61» рекомендует так же использовать вертлюги, присоединяемые к валу расширителя на резьбе.
Плюсы этих конструкций:
- и встроенные, и присоединяемые на резьбе исключают «складываение» вертлюга и повреждение проушины от изгибающих нагрузок;
- обеспечивается долговечность сальникового уплотнения и подшипников;
- на присоединяемые на резьбе вертлюги есть возможность установки невращающегося чехла.
Где купить вертлюг буровой ВБ?
При ГНБ не обойтись без специального оборудования. Чтобы быть уверенным в его бесперебойности, покупать лучше у производителей. Предоставляется гарантия на комплектующие, которые в случае брака заменяются без дополнительных расходов. В ином раскладе возможен полный возврат средств.

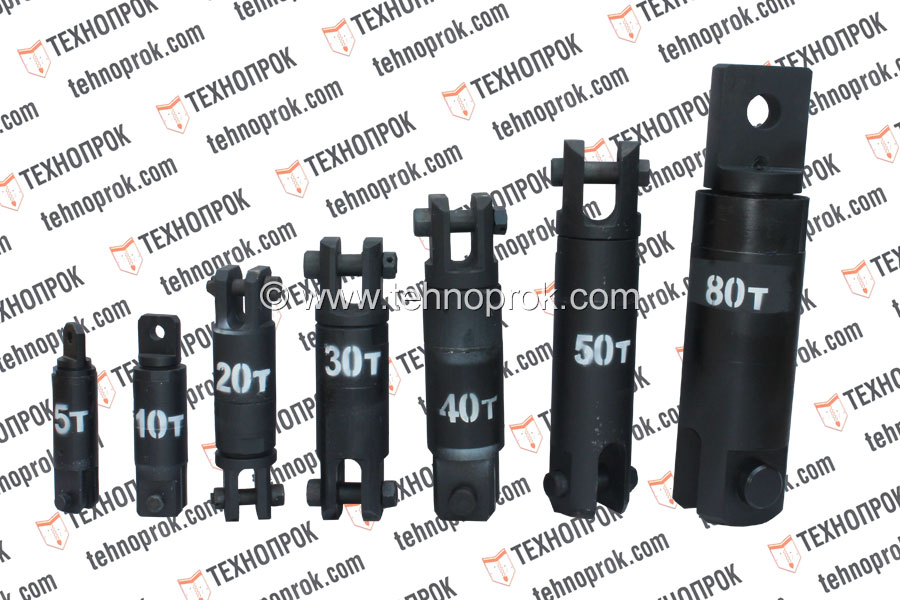

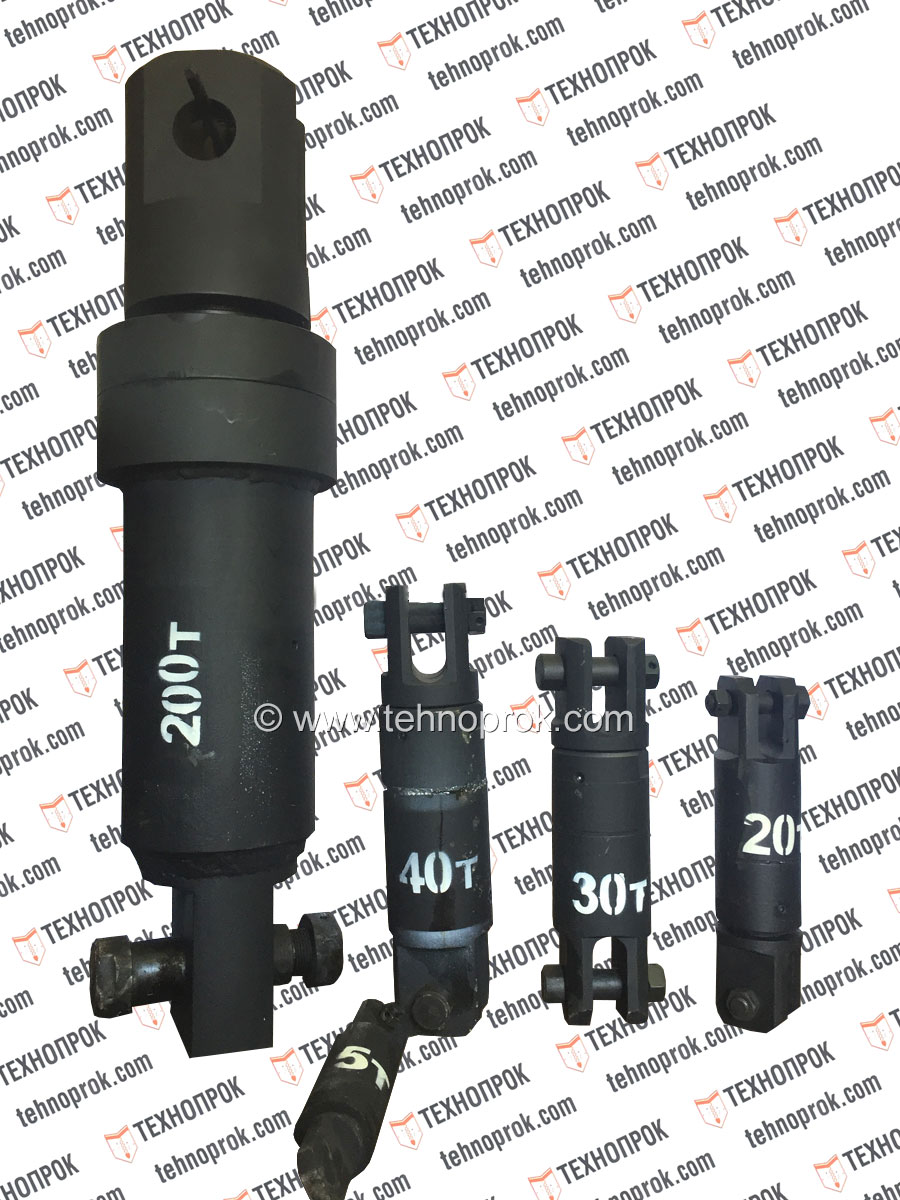

ТЕХНОПРОК-61 производит и продает буровые вертлюги. Цена заводская. Представлены инструменты как встроенные в расширитель, так и накидные с любыми присоединительными отверстиями от 5 до 250 т.
Чтобы узнать цену и купить оборудование обратитесь к нашим менеджерам по номеру телефона в разделе «Контакты» или через форму на сайте. Они подберут инструмент, ответят на интересующие вопросы.
