Буровые лопатки - составляющие бурильной головки оборудования ГНБ, т.н. «лезвия». Решают ряд обязательных задач при формировании пилотной скважины. Буровые лопатки для ГНБ совместимы с оборудованием торговой марки Vermeer, которое выделяется качеством, безопасностью работы.
Производство и характеристики буровых лопаток на Vermeer
Инструменты разрушают грунт во время бурения под нужным углом, участвуют в управлении движением бурильной головки, отвечают за эскалацию выбуренного грунта.
В зависимости от особенностей породы применяется соответствующее оборудование. Правильно выбранный тип конструкции снижает требования к показателю крутящего момента бурильного инструмента, увеличивает скорость бурения. Поскольку детали подвергаются большим нагрузкам, они относятся к числу быстро изнашивающихся элементов. Средний срок эксплуатации инструмента – 3-4 месяца.

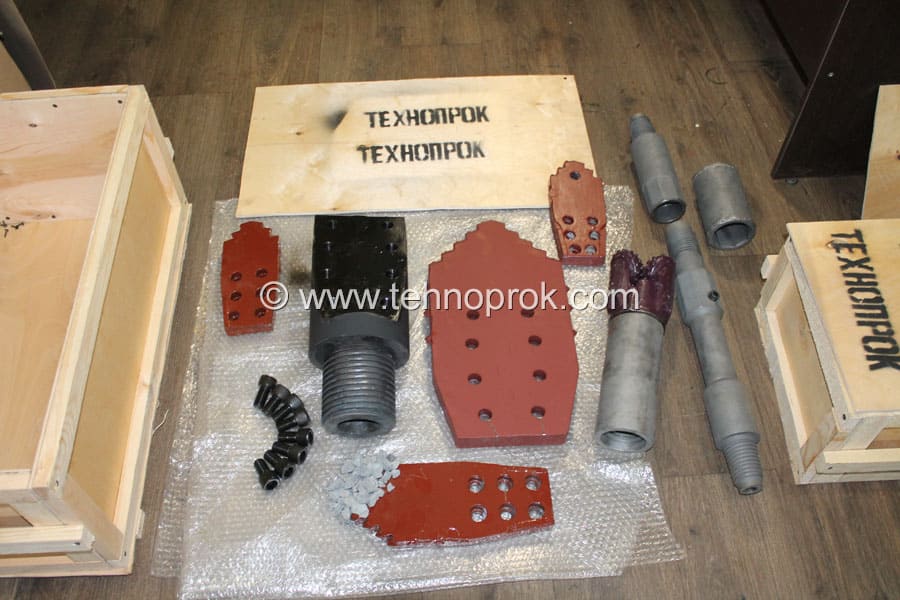

Компания «ТЕХНОПРОК-61» изготавливает прочные инструменты для Вермеер шириной от 80 до 200 мм для мягких и твердых грунтов. Для бурения легких пород предлагаются лопатки с изгибом носовой части, что улучшает маневренность руления. Для глины и суглинка берутся плоские конструкции с малой толщиной и карбидовым напылением по кромке корпуса для увеличения прочности. Для скальных пород оснащаются твердосплавными вставками для усиления пробивной способности.
Классификация буровых лопаток по буримым грунтам:
| Тип лопатки | Буримые грунты |
| Глина | почва, глина, легкие суглинки, болотистый грунт |
| Песок | песок, песчаная глина |
| Щебень | щебень, глина с галечником, мелкий галечник, пластушка |
| Мергель | некрепкие однородные породы: мергель, известняк, сланец, суглинки, аргелит |
| Скала | однородные и трещиноватые породы крепостью до 5 по Протодьяконову, щебень, галечник, бетон. |
Таблица применимости лопаток(тип, ширина) от тяги машины ГНБ
Изготавливаем бурильные лопатки для: Vermeer, Ditch Witch, UNIVERSAL, Hanlyma, ZT, GOODENG, JOVE, XZ, FDP, DDW, FORWARD, ROBBINS, GRUNDODRILL, HANJIN.
|
ШИРИНА/СЕРИЯ (ширина ТЕХНОПРОК-61) |
3" (75 мм) |
3,5" (90 мм) |
4" (100 мм) |
4,5" (115 мм) |
5" (125 мм) |
6" (150 мм) |
Более 6" |
| «ГЛИНА» |  |
|
 |
 |
 |
 |
|
| «ПЕСОК» | |
|
|
|
|
|
|
| «ЩЕБЕНЬ» | |
|
|
|
|
|
|
| «МЕРГЕЛЬ» | |
|
|
|
|
|
|
| «СКАЛА» | |
|
|
|
|
|
Категория машин:
- до 5 т (vermeer 6*6, 7*11, 9*13, 10*15)
- от 5 до11 т (vermeer 16*20, 18*22, 20*26, 24*26, 24*40, hanlyma 512 и другие)
- от 11 до 20 т (vermeer 33*44, hanlyma 518, xcmg xz 180, 200 и другие)
- от 20 до 32 т (vermeer 50*100, xcmg xz 280, 320 и другие)
- от 32 и более (vermeer 80*100, 100*130, xcmg xz 400, 450, 500 и другие)
Оборудование для Vermeer и Ditch Witch, либо по запросу клиента производятся с изгибом носовой части, лопатки для Китайских производителей производятся ровные (обусловлено конструкцией корпуса зонда).
Возможно изготовление бурового инструмента по эскизу заказчика, с разными износостойкими характеристиками.
Чтобы оформить заказ или проконсультироваться, позвоните менеджерам по телефону со страницы «Контакты», напишите на электронный адрес info@tehnoprok.com либо отправьте запрос через форму на сайте.
Примечание: Чтобы смещать воду, бентонит и водорастворимые полимеры требуется насосно смесительный узел. Цена нашего инструмента представлена без наценки. Для работ по мягкому грунту изготавливаем шнековый забурник.
